Introducción

Con el rápido avance de los robots industriales, robots colaborativos, robots humanoides y robots móviles autónomos (AGV / AMR), los fabricantes de robótica están colocando demandas cada vez mayores en las capacidades de mecanizado y la estabilidad de suministro de componentes de precisión. Ya sea un componente de transmisión articulada, una parte de carga estructural o un efector final, cada componente del robot impacta directamente en la precisión del movimiento, la fiabilidad y la vida útil de la máquina.

El mecanizado CNC se ha convertido en el proceso central de fabricación de componentes de robots, debido a su alta precisión, alta repetibilidad y amplia compatibilidad de materiales. Como fabricante de precisión certificado ISO 9001, Alcro se especializa en proporcionarServicios de mecanizado CNC personalizados para la industria robóticaDesde el desarrollo de prototipos hasta la producción en volumen. Este artículo explora los tipos comunes de componentes de robots mecanizados por CNC, las consideraciones clave de mecanizado y cómo la experiencia de Alcro empodera a la industria de la robótica.

¿Por qué los componentes del robot requieren mecanizado CNC?

La precisión es la línea de vida de la robótica

La precisión del movimiento de un robot comienza con la precisión mecánica. Una desviación de solo unas pocas micras en una junta puede propagarse a través de la cadena cinemática, dando como resultado errores de varios milímetros en el efector final. El software de control y los sensores solo pueden compensar los errores físicos en una medida limitada: si los propios componentes se desvían, se doblan o se mal alinean, ningún algoritmo puede restaurar completamente el rendimiento. Esta es la razón por la que las partes críticas del robot tales como conectores de juntas, ejes, carcasas de rodamientos e interfaces de efector final requieren típicamente tolerancias dimensionales a nivel de micrón.

Iteración rápida y personalización

El desarrollo de robots rara vez sigue un camino recto desde el diseño hasta la producción. Los ingenieros ajustan con frecuencia las longitudes de brazos, la rigidez de las articulaciones, las interfaces de motores y los diseños de herramientas durante las pruebas del sistema. El mecanizado CNC traduce estos cambios de diseño en piezas físicas rápidamente, sin los largos tiempos de entrega del desarrollo del molde.

Ya sea un prototipo único o un lote pequeño para validación, el mecanizado CNC satisface las necesidades de I+D con el menor turnaround posible.

Versatilidad del material

Los componentes del robot deben equilibrar la construcción ligera con una alta resistencia. El mecanizado CNC maneja una amplia gama de materiales, desdealeaciones de aluminio(6061, 7075) y acero inoxidable (304, 17-4PH) a aleaciones de titanio y plásticos de ingeniería (POM, PEEK).

Diferentes materiales sirven para diferentes funciones: aleaciones de aluminio de alta resistencia para piezas de carga estructural, acero inoxidable para componentes de transmisión resistentes al desgaste y plásticos de ingeniería para piezas ligeras que no soportan carga.

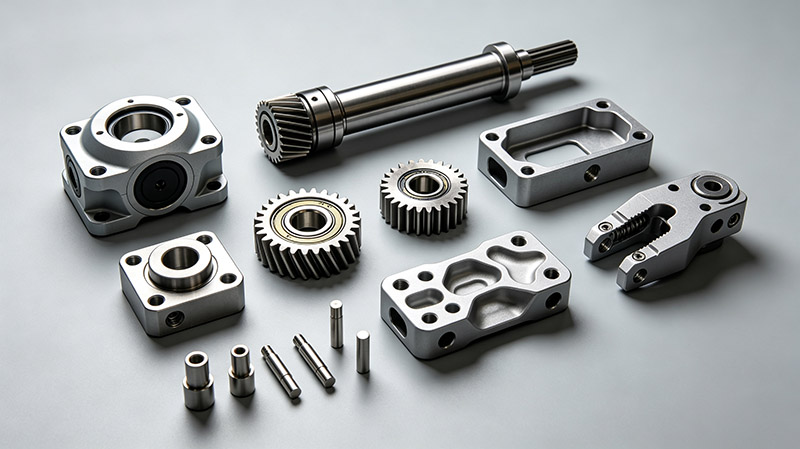

Componentes comunes del robot mecanizado por CNC

1. Componentes estructurales y de carga

Componentes típicos:Carcasa conjunta, carcasa del motor, carcasa del reductor, soporte estructural, base del robot y brazo mecánico.

Estos componentes forman el "esqueleto" del robot y soportan la carga estructural de toda la máquina. El enfoque de procesamiento incluye rigidez, precisión de posición y consistencia de montaje. Tomando el alojamiento de junta como ejemplo, muchos están hechos de aleación de aluminio de alta resistencia 7075, con el grosor de la pared posiblemente inferior a 3 mm, que es una estructura típica de paredes delgadas.

Durante el procesamiento, se debe prestar especial atención al control de la deformación: optimizar la trayectoria de la herramienta, usar accesorios de soporte suaves conformes y controlar la fuerza de sujeción, con el fin de mantener la deformación dentro de 0,05 mm.

2. Componentes de movimiento y transmisión

Partes típicas:Ejes de salida, ejes de articulación, acoplamientos, manguitos de precisión, engranajes y conjuntos de engranajes planetarios

Las piezas de transmisión determinan directamente la precisión del movimiento y la respuesta dinámica de un robot. Las principales preocupaciones de mecanizado incluyen la concéntricidad, el acabado superficial y la vida útil por fatiga. Para un eje de salida de junta de robot, las tolerancias de diámetro típicamente necesitan cumplir con el grado h6 / h7, la concentricidad controlada dentro de 0,005-0,01 mm y la rugosidad superficial que alcance Ra 0,4-0,8 μm. Los componentes centrales como los engranajes rígidos y las tapas extremas de los reductores armónicos también exigen una precisión de mecanizado extremadamente alta.

3. Montaje y componentes de conexión

Partes típicas:Montajes de motores, carcasas de rodamientos, ejes de conexión, pasadores de localización, bases de transmisión, bloques de soporte, soportes de sensores y montajes de cámaras

Aunque la estructura es relativamente simple, estas piezas aseguran un posicionamiento preciso y una conexión fiable entre los módulos funcionales. La planura y el paralelismo de las superficies de montaje, junto con la precisión posicional de los orificios, impactan directamente en la precisión del montaje de motores, sensores, reductores y otros componentes centrales.

Una desviación en un solo pasador de localización puede impedir que todo el módulo de unión se ensamble correctamente.

4. Efectores finales y herramientas personalizadas

Partes típicas:Cuerpos de efectores finales, agarradores personalizados, accesorios específicos para robots, herramientas de calibración y pinzas de alineación

El efector final es la parte del robot que interactúa directamente con la pieza de trabajo, y su precisión y fiabilidad afectan directamente a la calidad operativa. Muchos equipos utilizan el mecanizado CNC para producir accesorios de robot personalizados y herramientas de calibración para ayudar al montaje y el mantenimiento. Estas piezas generalmente requieren diseños altamente personalizados basados en escenarios de aplicación específicos.

5. Componentes estructurales ligeros

Partes típicas:Brazos robóticos de aleación de aluminio, soportes de pared delgada, estructuras integradas optimizadas para la topología

Para reducir la inercia y mejorar la velocidad de respuesta, los robots modernos emplean extensamente diseños ligeros. Las estructuras de pared delgada y optimizadas para la topología presentan desafíos significativos de mecanizado: la eliminación desigual del material puede conducir a una liberación desigual de tensiones residuales internas, causando deformación de la parte. Las estrategias de mecanizado incluyen trayectorias simétricas de herramientas, parámetros de corte estables de baja profundidad de corte y accesorios personalizados para prevenir la deformación.

Cómo Alcro proporciona mecanizado CNC profesional para componentes de robots

Capacidades de mecanizado de múltiples ejes

Alcroestá equipado con 3 ejes, 4 ejes, yMecanizado CNC de 5 ejescentros, capaces de manejar todo, desde soportes simples hasta piezas contornadas complejas. Para componentes de robot complejos como carcasas de juntas y módulos de juntas integrados con múltiples ángulos y caras de montaje, el mecanizado de 5 ejes permite un mecanizado completo de múltiples caras en una única configuración, mejorando significativamente la precisión y la consistencia. Cada reposicionamiento introduce 0,005-0,008 mm de desplazamiento de dato, y los errores acumulados de múltiples configuraciones pueden exceder de 0,03 mm. El mecanizado de 5 ejes elimina fundamentalmente este problema.

Rigoroso control de calidad

Alcroimplementa estrictos procesos de control de calidad para cada componente del robot. A partir del análisis DFM (Diseño para la Fabricabilidad), nuestros ingenieros optimizan los diseños antes de comenzar el mecanizado. Después del mecanizado, cada lote se somete a una inspección completa CMM (máquina de medición de coordenadas), con informes de inspección de primer artículo y certificados de material proporcionados. La capacidad de tolerancia estándar alcanza ± 0,05 mm o mejor, con tolerancias más estrictas disponibles para aplicaciones de robot de gama alta.

Volumes de producción flexibles

La industria de la robótica requiere soporte a lo largo de todo el ciclo de vida, desde la validación de prototipos hasta la producción en bajo volumen y el suministro en volumen. La política de no MOQ de Alcro permite una respuesta flexible a los prototipos de una sola pieza y las necesidades de producción de bajo volumen. Ya se trate de unas pocas muestras para I+D o miles de piezas para producción, Alcro ofrece una garantía de calidad consistente.

Extensa experiencia en materiales y acabados

Alcro tiene una amplia experiencia en el mecanizado de aleaciones de aluminio (6061, 7075), acero inoxidable (304, 17-4PH), aleaciones de titanio y varios plásticos de ingeniería. Una gama de opciones de acabado superficial, incluyendo anodización, chorro de arena y pasivación, están disponibles para satisfacer los requisitos de resistencia a la corrosión, resistencia al desgaste y estética de los componentes del robot.

Conclusión

Cada avance en la industria de la robótica se basa en la sólida base de la fabricación de precisión. Desde el mecanizado de paredes delgadas de carcasas de juntas hasta el control de precisión a nivel de micrón de ejes de transmisión, cada componente del robot representa la búsqueda de la excelencia en la fabricación.

Alcro se especializa en mecanizado CNC de precisión, combinando sistemas de calidad certificados ISO 9001, equipos de mecanizado multieje, un equipo de ingeniería profesional y capacidades de producción flexibles para servir como el socio de mecanizado de piezas personalizadas más confiable para la industria de la robótica. Sea cual sea la etapa del desarrollo de robots en la que se encuentre, desde los prototipos de prueba de concepto hasta la entrega en producción, Alcro ofrece soluciones de mecanizado CNC personalizadas profesionales, eficientes y fiables.

¿Listo para dar vida a sus diseños de componentes de robot? Póngase en contacto con Alcro hoy mismo y deje que nuestro equipo profesional proporcione un servicio de extremo a extremo, desdeAnálisis DFMpara la entrega de piezas terminadas.
