De nombreuses équipes de développement de produits consacrent beaucoup de temps à l’optimisation des fonctionnalités, de l’apparence et des performances. Les ingénieurs utilisent des logiciels CAO avancés pour créer des géométries sophistiquées, simuler les conditions de fonctionnement et valider les performances mécaniques bien avant qu'un produit ne parvienne à l'usine. Cependant, malgré ces avancées technologiques, un facteur critique est souvent négligé au début de la phase de conception: la fabricabilité.

Une conception peut fonctionner parfaitement dans un environnement numérique, mais s’avérer difficile, coûteuse ou même impossible à fabriquer efficacement. Des caractéristiques telles que des tolérances inutilement serrées, des poches internes profondes, des parois minces, des zones d'usinage inaccessibles ou des sélections de matériaux non standard présentent souvent des défis inattendus pendant la production. Ces problèmes restent souvent cachés jusqu'au début de l'usinage, lorsque les reconstitutions deviennent coûteuses, les délais de livraison augmentent et les calendriers de projet sont mis en danger.

C'est là que la conception pour la fabricabilité (DFMdevient une stratégie d’ingénierie essentielle. Plutôt que de traiter la fabrication comme l'étape finale du développement du produit, DFM intègre les connaissances de fabrication dans le processus de conception dès le début. Il encourage la collaboration entre les ingénieurs de conception et les spécialistes de la fabrication pour s’assurer que les produits ne sont pas seulement conçus pour des performances, mais aussi optimisés pour une production efficace.

Pourquoi les défis de fabrication commencent souvent lors de la conception de produits

BeaucoupfabricationLes défis surviennent bien avant le début de la production, souvent pendant la phase de conception du produit. Alors que les ingénieurs donnent naturellement la priorité aux performances, aux fonctionnalités et à l’esthétique, la fabricabilité est parfois considérée trop tard dans le processus. En conséquence, les dessins qui semblent parfaits en CAO peuvent devenir difficiles, coûteux ou inefficaces à produire une fois qu'ils arrivent à l'atelier.

Les outils CAD modernes permettent de créer des géométries très complexes, mais toutes ne sont pas pratiques à fabriquer. Des caractéristiques telles que des tolérances inutilement serrées, des cavités profondes, des parois minces et de petits rayons internes nécessitent souvent un outillage spécial, des temps d'usinage plus longs et des configurations supplémentaires. De même, la sélection des matériaux basée uniquement sur les performances - sans tenir compte de l'usinabilité - peut augmenter considérablement les coûts de production et les délais de livraison.

Les décisions d'assemblage prises lors de la conception ont également un impact important. Les produits ayant un nombre excessif de pièces, des systèmes de fixation complexes ou des exigences d'alignement difficiles ont tendance à augmenter le temps de travail et à introduire plus de possibilités d'erreur. Sans input de fabrication précoce, ces problèmes ne sont souvent découverts qu'après le début de la production, lorsque les changements sont beaucoup plus coûteux et perturbateurs.

C’est pourquoi la collaboration précoce par le DFM est si importante. En faisant appel à l’expertise de fabrication pendant la phase de conception, les entreprises peuvent identifier les risques tôt, simplifier la production, optimiser les matériaux et réduire la complexité inutile. Le résultat est une conception qui non seulement fonctionne bien, mais peut également être fabriquée efficacement, de manière fiable et à grande échelle.

Principes fondamentaux de la conception pour la fabricabilité

Le DFM réussi suit plusieurs principes d'ingénierie fondamentaux qui s'appliquent à presque tous les processus de fabrication.

1. Simplifier la géométrie

Les géométries complexes nécessitent presque toujours plus d'opérations d'usinage, d'outillage supplémentaire, un temps de programmation plus long et des exigences d'inspection accrues. Des conceptions plus simples réduisent généralement les coûts de production tout en améliorant la cohérence.

Chaque fois que possible :

· Réduire les fonctionnalités inutiles.

Éliminer la complexité cosmétique.

• Combinez de multiples fonctionnalités dans des designs plus simples.

· Évitez les sous-coupes inutiles.

· Normaliser les tailles des trous.

2. Conception autour de l'outillage standard

Chaque opération d'usinage dépend d'outils de coupe avec des dimensions et des capacités définies. Les conceptions nécessitant des outils personnalisés augmentent à la fois le délai de livraison et le coût de fabrication. L'outillage standard simplifie également la maintenance future et la production à répétition.

Par exemple: au lieu de spécifier un rayon interne de 1,7 mm, choisir un rayon standard de 2 mm peut permettre l'utilisation de fraises extrêmes facilement disponibles. Cette modification apparemment insignifiante peut réduire considérablement le temps d'usinage.

3. Appliquer des tolérances réalistes

L'un des facteurs de coût les plus courants dans l'usinage CNC est les tolérances inutilement étroites. Toutes les dimensions ne nécessitent pas une précision au niveau aérospatial. Les interfaces fonctionnelles critiques méritent un contrôle plus strict. Les dimensions cosmétiques non critiques ne le font généralement pas. Comprendre cette distinction améliore considérablement l'efficacité de la fabrication.

Chaque tolérance plus stricte exige:

· Calibration de machine plus précise

· Passes d'usinage supplémentaires

· Taux d'alimentation plus lents

· Temps d'inspection accru

· Risque plus élevé de déchets

4. Minimiser les changements de configuration

Chaque configuration d'usinage introduit une main-d'œuvre supplémentaire et des erreurs de positionnement potentielles. Les conceptions nécessitant plusieurs orientations augmentent le temps de production.

DFM vise à minimiser :

· Changements de fixation

· Repositionnement de la machine

· Systèmes de maintien de travail multiples

Moins de configurations conduisent généralement à:

· Cohérence dimensionnelle plus élevée

· Temps de cycle plus rapides

· Coûts de main-d'œuvre plus bas

5. Sélectionnez les matériaux sagement

La sélection des matériaux influe sur presque tous les aspects de la fabrication. Certains matériaux sont exceptionnellement bien machinés. D'autres utilisent rapidement des outils de coupe, nécessitent des stratégies d'usinage spécialisées ou exigent des paramètres de coupe plus lents.

Par exemple: l'aluminium 6061 offre une excellente usinabilité. Le titane offre une résistance supérieure mais augmente considérablement le temps d'usinage et les coûts d'outillage. Les aciers inoxydables varient considérablement en usinabilité en fonction de la composition de l'alliage.

Lors de l'évaluation DFM, les ingénieurs déterminent si des matériaux alternatifs peuvent obtenir des performances mécaniques similaires tout en améliorant l'efficacité de fabrication.

Erreurs de conception qui augmentent les coûts de fabrication

L'un des principaux objectifs de DFM est d'identifier les décisions de conception qui augmentent involontairement la complexité de la production, les coûts et les délais de livraison. Ces problèmes semblent souvent insignifiants pendant la phase de conception, mais peuvent devenir des obstacles majeurs une fois que la fabrication commence.

Les ingénieurs de fabrication expérimentés comprennent que chaque caractéristique géométrique, tolérance, spécification du matériau et exigence de finition de surface influent sur l'efficacité d'une pièce. En reconnaissant tôt les erreurs de conception courantes, les entreprises peuvent éviter les dépenses inutiles tout en améliorant à la fois la fabricabilité et la qualité du produit.

1. Tolérances trop étroites

Peut-être que le problème le plus courant identifié lors des examens du MDF est l'utilisation excessive de tolérances étroites. De nombreux ingénieurs appliquent la même tolérance de haute précision sur tout un dessin sans faire de distinction entre caractéristiques fonctionnelles et non fonctionnelles. Bien que cette approche semble conservatrice, elle entraîne souvent des coûts de fabrication considérablement plus élevés.

Par exemple, spécifier ±0,005 mm pour chaque caractéristique usinée peut nécessiter:

· Passes de finition supplémentaires

· Broyage de précision au lieu de fraisage

· Outils de coupe de qualité supérieure

· Paramètres d'usinage plus lents

· Temps d'inspection accru

· Risque accru de déchets

Cependant, de nombreuses dimensions n'affectent pas directement l'assemblage ou les performances du produit. Un examen DFM sépare les dimensions critiques des dimensions générales, permettant ainsi de concentrer les ressources de fabrication là où la précision compte vraiment.

2. Poches profondes et cavités étroites

Les cavités profondes apparaissent fréquemment dans les conceptions structurelles légères, les boîtiers électroniques, les composants aérospatiaux et les pièces robotiques. Bien qu'ils réduisent le poids, ils présentent également des défis d'usinage. Les poches profondes nécessitent de longs outils de coupe.

Les outils longs sont par nature moins rigides, ce qui les rend plus susceptibles :

· Déflexion de l'outil

· Chatter

· Vibration

· Mauvaise finition de surface

· Incorrections dimensionnelles

À mesure que la profondeur des poches augmente, les fabricants doivent réduire les vitesses de coupe et les taux d'alimentation pour maintenir la stabilité. Par conséquent, le temps d'usinage augmente considérablement. Par exemple, augmenter une profondeur de poche de 20 mm à 80 mm peut plus que doubler le temps d'usinage, en fonction de la géométrie et du matériau.

3. Les murs minces

Les murs minces présentent un autre défi de fabrication commun. Bien que les conceptions légères soient souhaitables dans les industries aérospatiale, automobile et robotique, les parois trop minces deviennent instables lors de l'usinage.

Comme les forces de coupe agissent sur le matériau non supporté, la paroi peut:

· Dévier

· Vibrer

· Warp

· Produire une mauvaise précision dimensionnelle

Ce problème devient de plus en plus grave avec les alliages d'aluminium en raison de leur raideur relativement faible. Par exemple, l'usinage d'une paroi de 1 mm en aluminium solide nécessite des paramètres de coupe extrêmement conservateurs. Même après l'usinage terminé, les contraintes internes peuvent déformer la pièce au fil du temps.

4. Petits rayons d'angle internes

De nombreux modèles CAO contiennent des coins internes parfaitement carrés. Malheureusement, les outils de coupe CNC sont cylindriques. Un moulin rotatif ne peut pas créer un coin intérieur parfaitement tranchant.

Essayer d'atteindre des rayons internes extrêmement petits nécessite généralement:

· Coupes plus petites

· Passes d'usinage supplémentaires

· Taux d'alimentation plus bas

· Temps de cycle plus longs

· Plus grande usure de l'outil

Par exemple, un rayon d'angle de 0,5 mm peut nécessiter un minuscule moulin d'extrémité qui enlève lentement le matériau et se casse facilement. L'augmentation de ce rayon à 2 ou 3 mm peut réduire le temps d'usinage de plus de la moitié.

5. conception de trou pauvre

Les trous semblent simples, mais ils représentent un grand pourcentage des opérations d'usinage. Des trous mal conçus créent des défis de fabrication inutiles. Chaque fois que possible, les concepteurs devraient utiliser des tailles de forage standard et des ratios profondeur-diamètre pratiques.

Parmi les exemples communs, on peut citer :

· Trous forés trop profonds

· Diamètres de trous minuscules

· Dimensions de forage non standard

· Modèles de trous étroitement espacés

· Trous aveugles nécessitant un outillage spécial

Un problème souvent négligé est la profondeur du trou. En règle générale, la profondeur du trou devrait demeurer inférieure à environ cinq fois le diamètre de la forage chaque fois que cela est pratique. Au-delà de ce ratio, l'évacuation de la puce devient de plus en plus difficile.

Appliquer la conception pour la fabricabilité dans différents processus de fabrication

Bien que DFM suive la même philosophie de base dans toutes les industries, son application pratique varie en fonction du processus de fabrication. Chaque méthode de production a des capacités, des limites et des facteurs de coût uniques. La compréhension de ces différences permet aux ingénieurs d'optimiser les conceptions pour le processus spécifique qui sera utilisé, améliorant en fin de compte la qualité, réduisant les déchets et abaissant les coûts de production. Plutôt que d'appliquer une stratégie de conception universelle, les fabricants réussis adaptent les principes DFM pour correspondre à chaque technologie de fabrication.

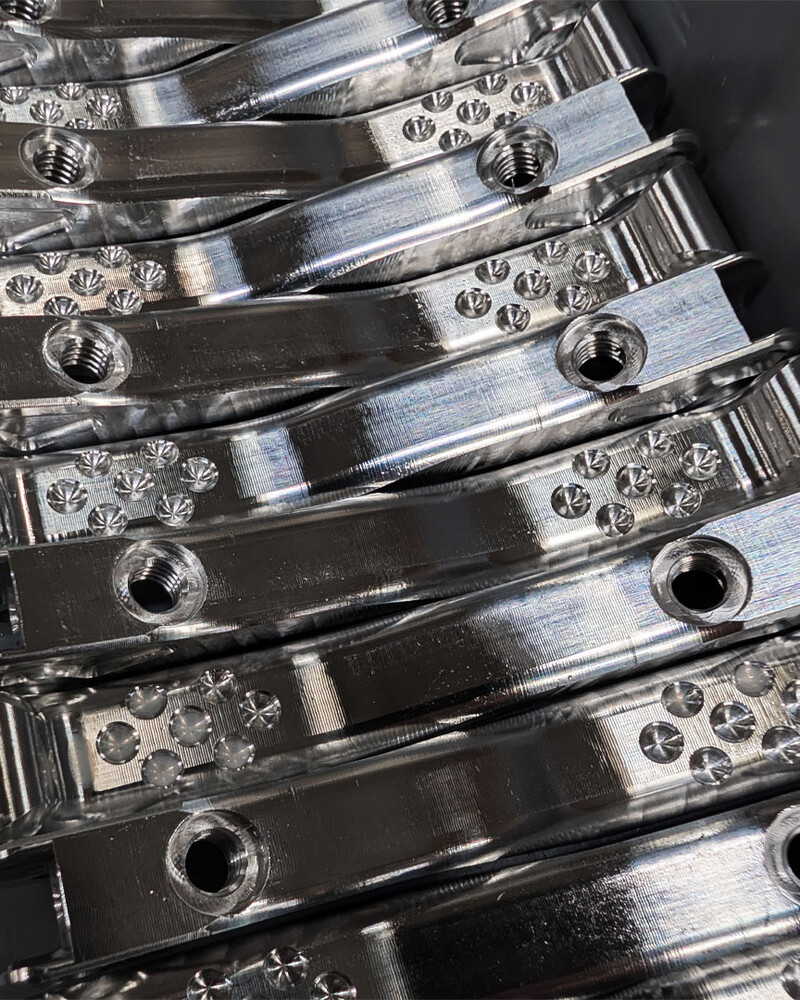

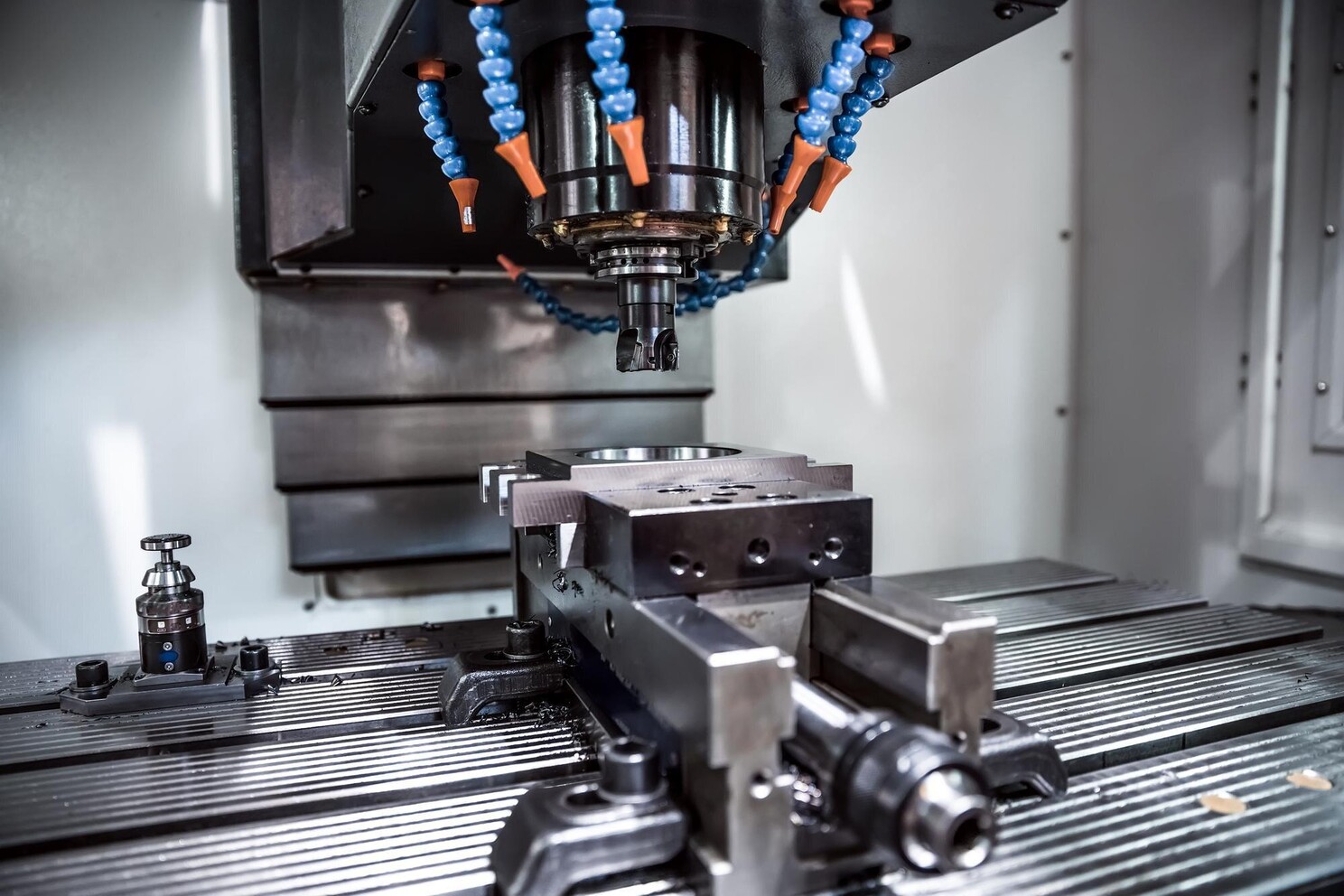

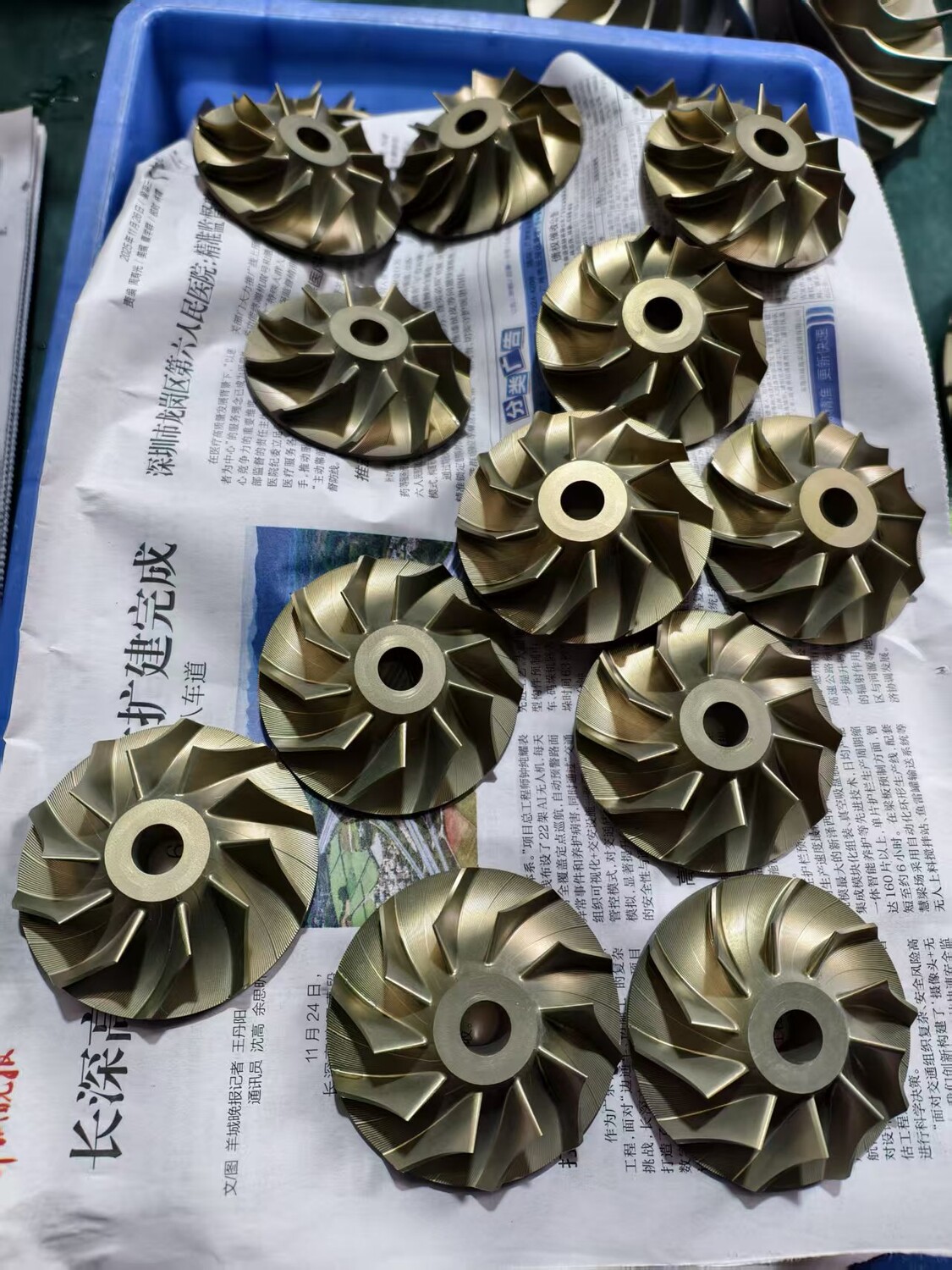

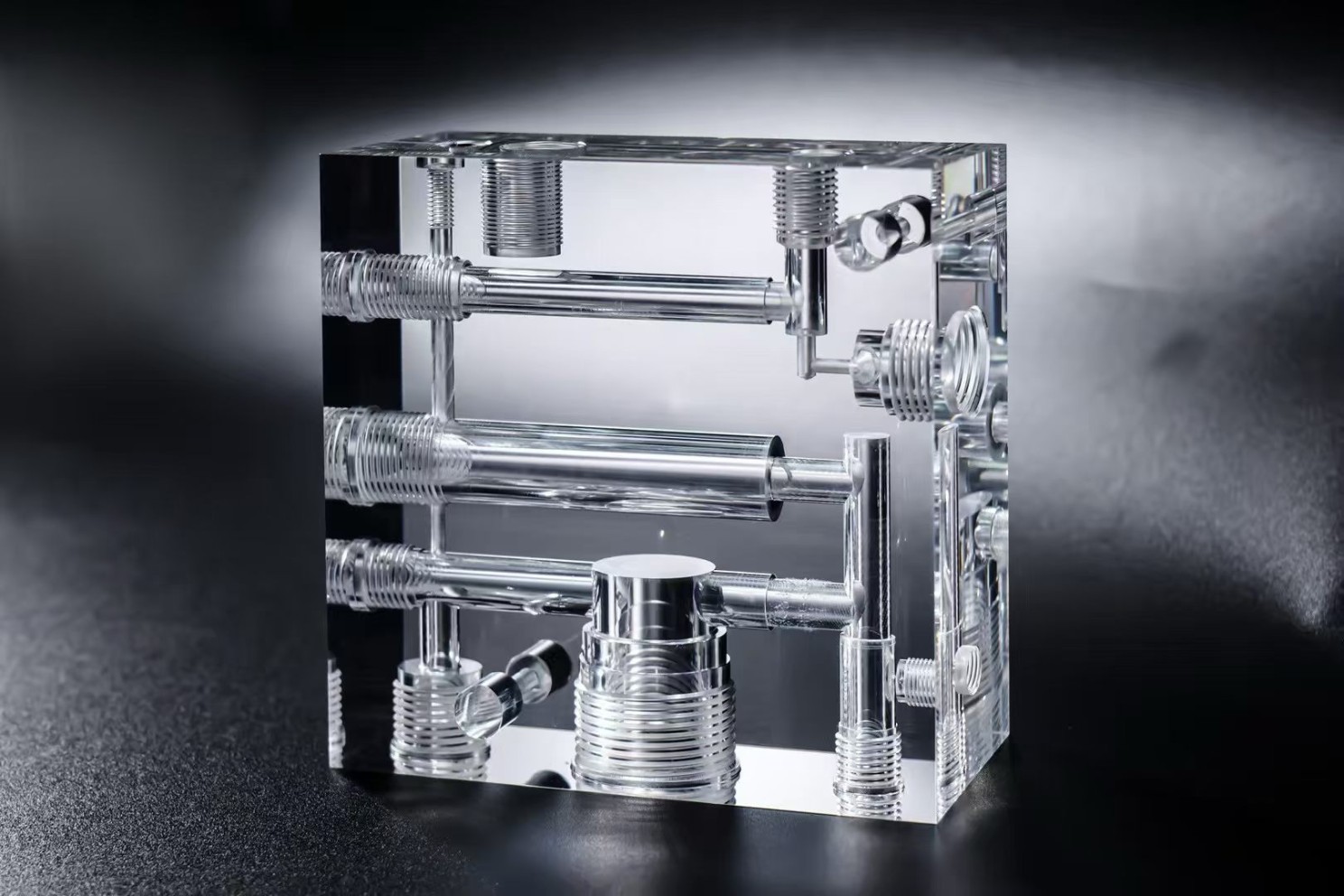

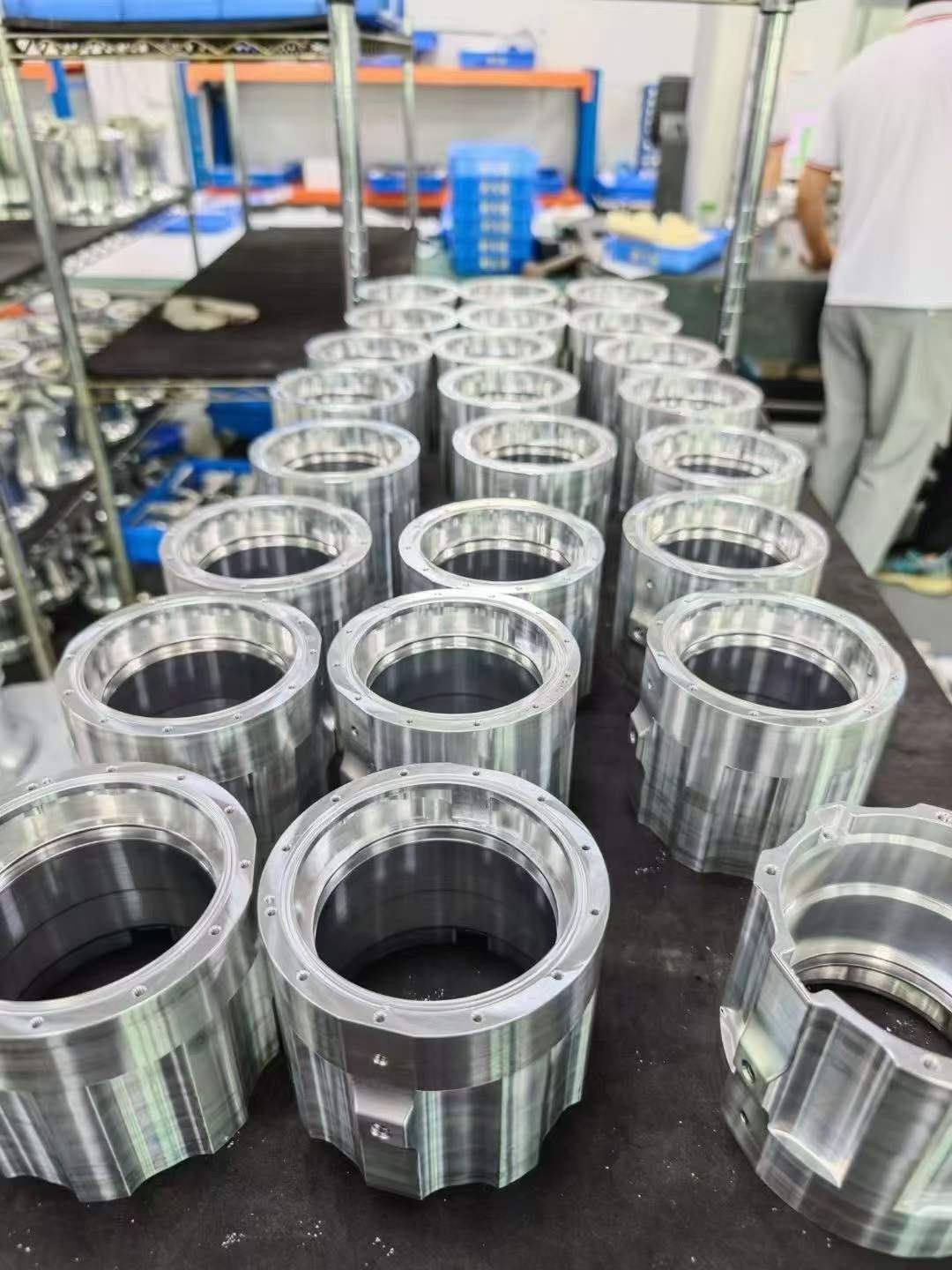

DFM pour usinage CNC

usinage CNCreste l'un des processus de fabrication les plus polyvalents disponibles aujourd'hui. Il est largement utilisé pour les prototypes, la production en faible volume, les composants de haute précision et les pièces complexes en métaux et en plastiques d'ingénierie. Parce que l'usinage CNC élimine le matériau d'une pièce solide, chaque caractéristique de conception influe directement sur le temps d'usinage, les exigences d'outillage et le coût de production.

Minimiser l'enlèvement du matériel

Les grandes quantités d'enlèvement inutile du matériau augmentent le temps d'usinage et l'usure de l'outil. Chaque fois que possible, les ingénieurs devraient concevoir des composants qui ne nécessitent que la quantité d'usinage nécessaire pour atteindre la géométrie souhaitée.

Conception pour tailles d'outils standard

Les broyeurs, les perceuses, les broyeuses et les robinets standard sont facilement disponibles, économiques et bien compris par les machinistes. Concevoir des fonctionnalités autour de ces outils standard réduit la complexité de la programmation et évite le besoin de coupes personnalisées.

Réduire plusieurs configurations

Chaque configuration supplémentaire introduit plus de travail, augmente le temps de cycle et crée des possibilités de variation dimensionnelle. Les concepteurs devraient considérer comment une pièce sera maintenue pendant l'usinage et s'efforcer de rendre le plus grand nombre possible de caractéristiques accessibles à partir de moins d'orientations.

Considérer l'accessibilité des outils

Les géométries internes complexes, les cavités profondes et les caractéristiques cachées nécessitent souvent des outillages spécialisés ou des opérations d'usinage supplémentaires. La conception de fonctionnalités facilement accessibles avec des outils de coupe standard améliore l'efficacité et la cohérence de l'usinage.

Équilibrer la précision avec la pratique

Toutes les caractéristiques ne nécessitent pas une précision au niveau des microns. Réserver des tolérances serrées uniquement pour les dimensions fonctionnelles critiques réduit les coûts d'usinage sans sacrifier les performances du produit.

DFM pour la fabrication de tôles

Fabrication de tôlesprésente un ensemble complètement différent de considérations de conception. Au lieu d'enlever le matériau, les composants de tôle sont produits par des opérations de coupe, de pliage, de poinçonnage, de soudage et de formage. Les petites modifications de conception peuvent considérablement améliorer l'efficacité de la fabrication.

Sélection du rayon de pliage

L'une des recommandations les plus courantes de DFM consiste à utiliser des rayons de courbe standard. Les rayons de flexion extrêmement petits augmentent la tension de l'outillage et peuvent provoquer des fissures, en particulier dans les matériaux à haute résistance. Le choix des rayons de flexion adaptés à l'épaisseur du matériau améliore la cohérence tout en réduisant les risques de fabrication.

Placement du trou

Les trous positionnés trop près des courbes peuvent se déformer pendant la formation. Maintenir un espacement adéquat entre les courbes et les trous aide à préserver la précision dimensionnelle et réduit les opérations secondaires.

Minimiser les exigences de soudure

Chaque fois que cela est pratique, les concepteurs devraient remplacer les assemblages soudés complexes par des caractéristiques formées ou des onglets auto-localisants. La réduction des soudures réduit les coûts de main-d'œuvre tout en améliorant la répétibilité dimensionnelle.

Épaisseurs de matériau standard

L'utilisation d'épaisseurs de feuilles couramment disponibles améliore la disponibilité des matériaux, raccourcit les délais de livraison et réduit les coûts d'achat.

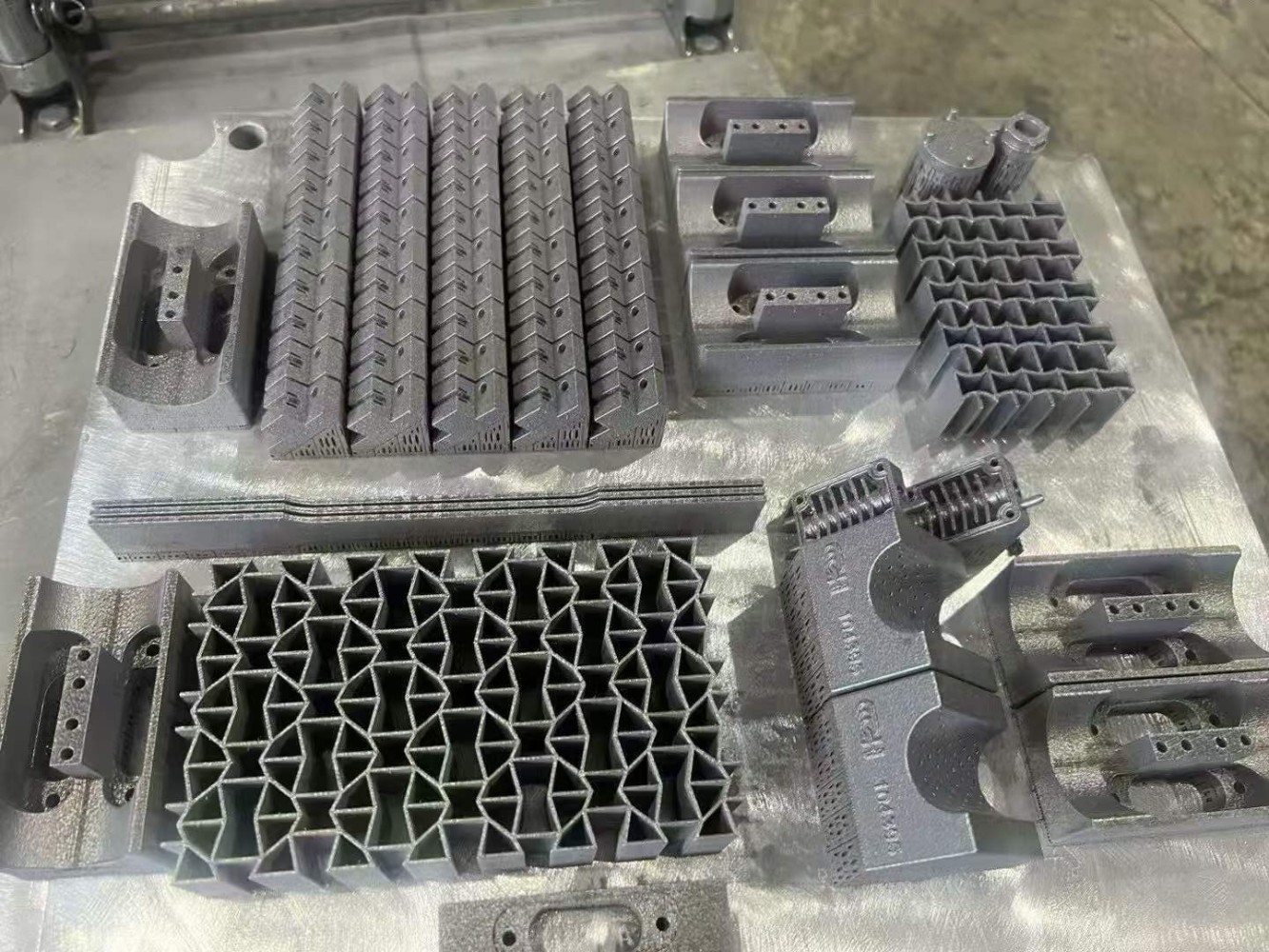

DFM pour la fabrication additive

La fabrication additive, communément appelée impression 3D, offre une liberté de conception remarquable et a fondamentalement changé la façon dont les ingénieurs abordent le développement de produits. Il permet la création de géométries très complexes, de structures internes, de conceptions de treillis légères et d'assemblages consolidés qui seraient extrêmement difficiles ou impossibles à produire en utilisant des méthodes de fabrication traditionnelles.

Toutefois, cette « liberté de conception » ne signifie pas « conception sans règles ». Chaque processus de fabrication additive comporte toujours des limitations techniques, y compris les effets d’orientation de la construction, les exigences de structure de support, les contraintes de finition de surface, la distorsion thermique et le comportement du matériau lors de l’impression. Sans tenir dûment compte de ces facteurs, les conceptions peuvent souffrir de mauvaise précision dimensionnelle, de faibles performances structurelles ou de coûts de production inutilement élevés.

Choisir le bon partenaire de fabrication

Même la conception la plus optimisée nécessite l’expertise d’un partenaire de fabrication compétent pour atteindre son plein potentiel.

Un fabricant expérimenté contribue bien plus que la capacité d'usinage. Ils fournissent des connaissances d'ingénierie, des connaissances de processus et des recommandations pratiques tirées de la production de milliers de composants sur mesure dans diverses industries.

Le partenaire de fabrication idéal devrait offrir:

· Analyse DFM complète avant la production

• Expertise dans plusieurs processus de fabrication

· Capacités d'usinage CNC avancées

· Services de fabrication et de finition de tôles

· Guide de sélection des matériaux

· Inspection de qualité de précision

· Support d'ingénierie réactive

· Production évolutive des prototypes à la fabrication en masse

Le DFM est bien plus qu’une technique de réduction des coûts, c’est une approche stratégique qui allie la créativité en ingénierie à l’excellence en fabrication. En tenant compte des exigences de production lors des premières étapes du développement des produits, les entreprises peuvent éliminer les reconstitutions coûteuses, améliorer la qualité des produits, accélérer les délais de mise sur le marché et construire des chaînes d'approvisionnement plus résilientes. En combinant l'expertise technique avec la communication collaborative, les fabricants deviennent une extension de l'équipe d'ingénierie du client, aidant à transformer des concepts innovants en solutions prêtes à la production.

Si produire la précisionPièces usinées CNCQu’il s’agisse d’assemblages de tôles, de produits moulés par injection ou de composants fabriqués en additif, les principes de DFM restent les mêmes : simplifier le cas échéant, optimiser le cas échéant et collaborer tout au long du processus de développement. Chaque fonctionnalité optimisée, chaque choix éclairé de matériau et chaque décision de conception favorable à la fabrication contribuent à une plus grande productivité et au succès à long terme de l'entreprise.
